Vorschriftendiskussion
Sicherheitsbeleuchtungsanlagen sind ein wichtiger Aspekt des betrieblichen Sicherheitskonzepts und dienen dem Schutz von Mitarbeitern und Besuchern
Eine fachgerechte Planung und Installation solcher Beleuchtungssysteme ermöglicht eine schnelle und sichere Orientierung im Notfall. Die Integration von Not- und Rettungszeichenleuchten unterstützt die Evakuierung von Gebäuden und kann im Ernstfall Leben retten. Regelmäßige Wartung und Überprüfung von Sicherheitsbeleuchtungsanlagen ist erforderlich, um die Funktionalität und Konformität mit gesetzlichen Vorschriften sicherzustellen.
Vorschriftendiskussion im Facility Management
Kennzeichnung und Ausleuchtung von Fluchtwegen

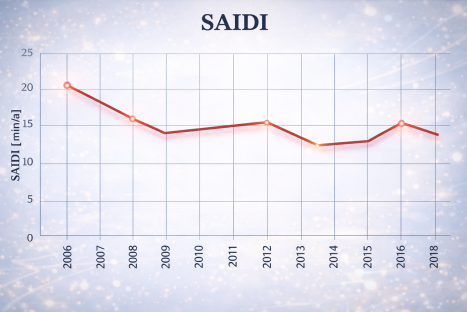

SAIDI, durchschnittliche Ausfalldauer je versorgtem Verbraucher
Viele Firmen beklagen sich darüber, dass es eine Vielzahl (von der Bundesnetzagentur nicht explizit ausgewiesene) Stromausfälle gibt. Diese seien zahlenmäßig etwa doppelt so hoch, wie die statistisch erfassen Ausfälle. Sie seien kürzer als 3 Minuten und deshalb nicht erfasst, so jedenfalls schrieb die Bild-Zeitung und berief sich auf den VIK .

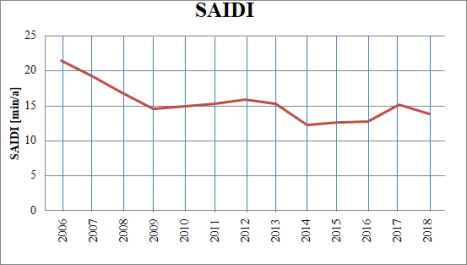

Die Tabelle zeigt die Situation. Bei den Angaben handelt es sich um Ausfälle > 3 min.

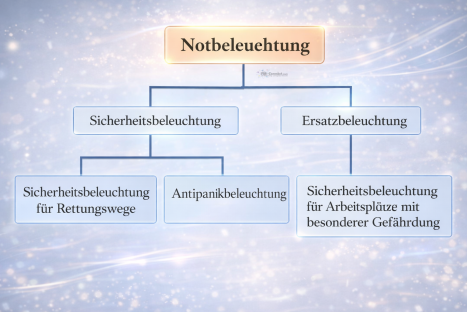

Notbeleuchtung nach DIN EN 1838
Die mit den Ausfällen des Netzes verbundenen Auswirkungen sind in den folgenden Bil-dern erläutert. Das erste Bild zeigt eine Notbeleuchtung, wie sie nach DIN EN 1838 defi-niert ist.
Störung der allgemeinen künstlichen Beleuchtung
Für das Facility Management ist die Auswirkung von solchen Ausfällen von Bedeutung bei der Sicherstellung der entsprechenden Beleuchtungsaufgaben. So sollten jeweils die folgen-den Fälle betrachtet werden:

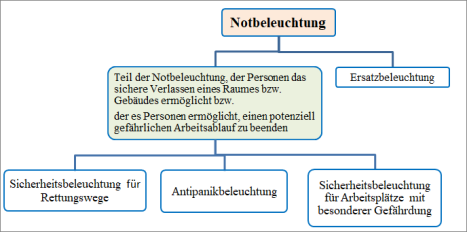

Wenn beispielsweise die Versorgung durch das EVU infolge eines Stromausfalls unterbro-chen ist, so gilt das folgende Bild. Von der Sicherheitsbeleuchtung bis zur Ersatzbeleuch-tung gäbe es keine Stromversorgung mehr. Diese muss in den jeweils im Unternehmen spezi-fizierten Fällen autark sichergestellt werden.
Notbeleuchtung: Ausfälle und Lösungen
Die folgenden Fälle simulieren die Auswirkungen einzelner Bestandteil der Notbeleuchtung. Je nach Bedarf und Vorschriften ist der jeweilige Ausfall zu kompensieren.
Die Bilder betreffen in idealtypischer Weise
die Sicherheitsbeleuchtung insgesamt
speziell die Sicherheitsbeleuchtung für die Rettungswege

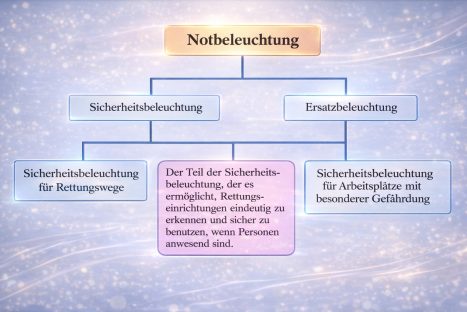

und die Anti-Panikbeleuchtung.

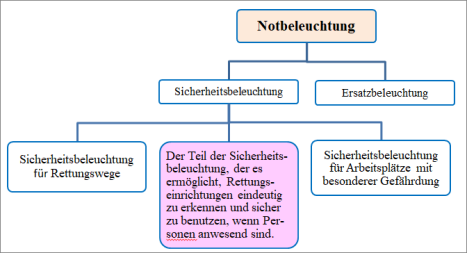

bei Störung der Sicherheitsbeleuchtung
Mithilfe dieser jeweiligen Bilder mag es leichter möglich sein, sich die jeweiligen Auswirkungen und Zusammenhänge klarzumachen, um sowohl zunächst planerisch, als auch dann im Betrieb entsprechenden Ausfällen erfolgreich entgegenzuwirken.
Rettungswegbeleuchtung
Schließlich sei zur Beleuchtung von Rettungswegen, die schmaler als 2 m sind, noch erwähnt, dass in der Mitte eine Mindestbeleuchtungsstärke von 1 lx festgelegt ist. Weiterhin muss in einem Abstand von 25% der Rettungswegbreite rechts und links von der Mittellinie noch 50 % der Beleuchtungsstärke erreicht werden. Das gleiche Prinzip setzt sich auch für breitere Rettungswege fort. So ist ein Rettungsweg > 2 m so zu betrachten, als wären es mehrere 2 m breite Wege. Dieses Prinzip der Rettungswegbeleuchtung zeigt das nächste Bild (am Beispiel eines 2 m breiten Rettungsweges).
Empfohlene Reserven für Neuanlagen
Bei Neuanlagen sollte die Anlage mit mind. 25 % Reserve (das sind etwa 1,25 lx) ausgelegt werden.
Folgende Stellen sind hervorzuheben:
Ausgangstüren, die im Notfall zu benutzen sind
Gefahrenstellen
Sicherheitseinrichtungen
Treppen (jede einzelne Treppenstufe)
Niveauänderungen in der Lauf- bzw. Fahrebene
Notausgänge und Sicherheitszeichen
jede Richtungsänderung
außerhalb
nahe eines jeden Ausgangs bis hin zu einem sicheren Bereich
nahe jeder Erste-Hilfe-Stelle
nahe jeder Brandbekämpfungsvorrichtung oder Meldeeinrichtung
Fluchtgeräte, Schutzbereiche und Toiletten für Menschen mit Behinderung.
