Ausstattungsgegenstände

Bei Waschtischen soll ausreichende Bewegungsfreiheit unter dem Auslauf vorhanden sein. Ausläufe mit Schwenkarm sollen nicht eingesetzt werden.

Waschtische sollen aus Sanitärkeramik mit der Vorzugsgröße ca. 60 x 50 cm sein. Geruchverschlüsse in Röhrenform sind zu bevorzugen. Die Anbringung und Beschaffenheit von Waschtischen soll so sein, dass die Reinigung möglichst einfach und hygienisch wirkungsvoll erfolgen kann. Zwischenräume zwischen Wand und Tisch sind zu vermeiden. Diesbezügliche Regelungen findet man in der DIN EN 32.

Die Durchflussmengen für Waschtischarmaturen sollen min. 3 l/min und max. 6 l/min betragen. Ggf. müssen Durchflussbegrenzer eingesetzt werden.

Wenn Warm- und Kaltwasser vermischt werden müssen, sollen Einhandmischer mit Keramikscheiben verwendet werden. Thermostatgesteuerte Armaturen als Einzelarmaturen sind normalerweise nur für Duschanlagen zugelassen.

Einhebelmischer müssen langsam schließen, damit Wasserschläge vermieden werden. Der nachträgliche Einbau von Wasserschlagdämpfern, anstelle des Austausches von zu schnell schließenden Einhebel-Mischarmarturen ist zu vermeiden. Aus hygienischer Sicht sind Armaturen mit verchromten Kupferrohranschlüssen anstelle flexibler Anschlussschläuche günstiger (Vermeidung bakterieller Verunreinigungen).

Zur Vermeidung der Auffüllung von Keimen ist der Auslauf nicht in das Ablaufventil zu richten.

Der Einsatz von Selbstschlussarmaturen wird für stark frequentierte Dusch- und Waschanlagen empfohlen. Für Sonderbereiche mit erhöhten hygienischen Anforderungen können berührungslose Armaturen verwendet werden.

In Waschräumen mit hoher Nutzerfrequenz können unter Berücksichtigung der Robustheit Reihenwaschanlagen anstelle von Einzelwaschbecken eingebaut werden.

Die Versorgung erfolgt in der Regel mit Kaltwasser und nur bei besonderem Bedarf auch mit Warmwasser. Ausgüsse ohne fließendes Wasser sollen nicht installiert werden.

• Stahlblech, emailliert

• Sanitärporzellan,

• glasiertes Steinzeug,

• Edelstahl oder Kunststoff nach betrieblichen Einzelanforderungen.

Die Rückwand soll niedrig sein. Der Ausguss ist erforderlichenfalls mit einem Klapprost zu versehen.

Bei Verwendung von Einzelduschwannen sollte die Vorzugsgröße 90 x 90 cm sein. Als Werkstoff soll emailliertes Stahlblech, verwendet werden. Auf Duschabtrennung aus Vorhängen ist aus hygienischen Gründen zu verzichten. Werden Duschabtrennungen mit Schiebetüren eingesetzt, ist allerdings zu beachten, dass die Führungen gut gereinigt werden können!

• eine Zwei-

• oder Eingriff-Batterie

• oder eine Thermostat-Misch-Batterie (Einsatz bei Verbrühungsgefahr).

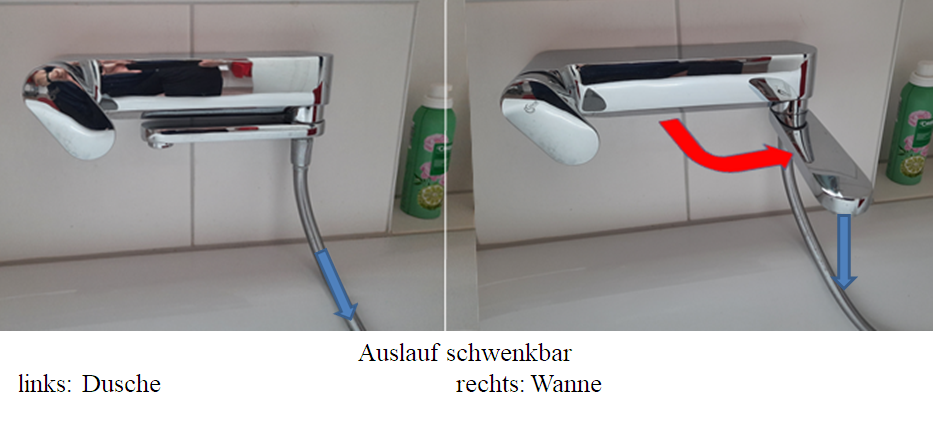

schwenkbarer Auslauf zum Umstellen Wanne oder Brause

Es sollen lediglich aerosolarme Brauseköpfe verwendet werden. (Durchflussleistung 7-9 l/min). Wenn es vertretbar ist, sollen berührungslose Armaturen mit Hygienespülung und thermischer Desinfektion eingesetzt werden. Wenn Vandalismus zu befürchten ist, sind Piezo-Taster oder gleichwertiges zu verwenden.

Die Art und Konstruktion der Brauseköpfe beeinflussen den Wasserverbrauch maßgeblich. Ältere Konstruktionen haben teilweise Schüttleistungen bis zu 40 l pro Minute. Diese Leistung soll durch Umrüstung reduziert werden.

Die Ablaufarmaturen entsprechen den Beckenabläufen. Bei Flachbrausewannen (ca. 150 mm) darf der Ablauf nicht durch einen Stopfen verschlossen werden, da kein Überlauf eingebaut ist. Hier werden Standrohre (ca. 120 mm Höhe) verwendet. Tiefe Brausewannen enthalten den Überlauf. Die Ablaufarmatur ist mit einer Überlaufgarnitur kombiniert. Der Abwasseranschluss kann direkt (Geruchverschluss mit Badewannenventil) oder indirekt (Geruchverschluss im Bodenablauf, wobei das Wannenventil hier direkt angeschlossen ist) ausgeführt werden.

Die Zulaufarmaturen für Badewannen sind meistens kombinierte Wannenfüll- und Brausearmaturen. Auch hier können Eingriff-, Zweigriff- und Thermostatbatterien eingesetzt werden. Die Umschaltung von der Stellung Wanneneinlauf auf Brause erfolgt über einen Zugknopf bzw. Druckknopf. Beim Schließen der Armatur stellt sich die Armatur automatisch wieder auf Wanneneinlauf.

Wenn davon auszugehen ist, dass die Nutzer die Kraft zum Herausziehen des Druckknopfes zum Umschalten auf Wanne/Brause nicht aufbringen können, sollte man einen Schwenkhahn mit Umschaltfunktion installieren.

Bei Neuinstallationen ist zu prüfen, ob auch Spülkästen mit 4,5 l Spülwassermenge eingesetzt werden können. Es sind Tiefspülklosetts aus Sanitär-Porzellan mit Prüfzeichen für 6 l Spülwassermenge zu verwenden. Zur Spülung sind Spülkästen mit Wasser-Spar-Taste einzusetzen. (Druckspüler sollen vermieden werden.)

Sofern eine Vorwandinstallation erfolgt, sollten wegen der besseren Reinigungsmöglichkeit der Toilettenräume wandhängende Objekte eingesetzt werden.

Urinale sind als Einzelanlagen mit Absaug-Urinalbecken aus Sanitär-Porzellan auszuführen.

• Es ist auf einen ausreichenden Abstand zwischen den Objekten zu achten.

• Trennwände zwischen Urinalbecken sollten vorgesehen werden.

• Urinale sind in der Regel mit Druckspülern oder berührungslosen Spüleinrichtungen, ggf. mit automatischer Hygienespülungen zur Geruchsminimierung, auszustatten.

• Zentrale, zeitgesteuerte Spülanlagen sind nur in Sonderfällen vorzusehen.

• Zusätzlich sind bei Gruppenanlagen in Urinalnähe ein Bodenablauf und eine Zapfstelle zu Reinigungszwecken, ggf. mit Steckschlüssel-Oberteil, vorzusehen.

Wasserlose Urinale existieren z.B. in folgenden Bauarten:

• Sperrflüssigkeit,

• Membrantechnik,

• semiwasserlos…

Bauarten ohne Sperrflüssigkeit sollen bevorzugt werden, um die Entsorgung der Sperrflüssigkeiten als Sondermüll zu umgehen. Wegen stetig steigender Wasser- und Abwasserkosten kann der Einsatz wasserloser Urinalanlagen wirtschaftlich sein, wenn der Benutzungsgrad entsprechend hoch ist. Wasserlose Urinalanlagen haben den Vorteil, dass im Abwasserleitungssystem keinen Urinstein auftritt. Weil das fließende Wasser fehlt, ist die Reinigung wasserloser Originalanlagen aber etwas intensiver. Vor Beginn eines Reinigungsauftrages ist insbesondere aus diesem Grund das Reinigungspersonal entsprechend einzuweisen.

Die Anforderungen an die Hygiene von sanitärtechnischen Einrichtungen erfordern:

• Werkstoffe die keine Poren, Risse, abblätternde Schichten sowie abgestoßene Ecken aufweisen. Sie dürfen keine Feuchtigkeit aufnehmen,

• Glatte, harte Oberflächen, die gegen mechanische Einwirkungen und chemische Angriffe beständig sind

• Gute Zugänglichkeit für die Reinigung und Desinfektion und möglichst Bodenfreiheit,

• Einwandfreien Ablauf für das Wasser. Es sollen keine Wasserlachen bleiben -Selbsttrocknung.

• Spiegel,

• Ablage (bei Bedarf),

• Papierrollenhalter, ggf. mit Ersatzrolle

• Reinigungsbürsten,

• Kleiderhaken (stabile Ausführung in den Toilettenzellen),

• Handtuchspender oder elektrischer Händetrockner,

• Seifenspender, ggf. Spender für Desinfektionsmittel

• Hygienebeutelbehälter, Sammelkörbe für Papierhandtücher, Abfalleimer.

Falls das Rauchen grundsätzlich verboten ist, bedarf es auch keiner Zigarettenablage und Aschenbecher usw. Das Facility Management muss festlegen, ob in den Reinigungsverträgen die Bereitstellung von Hygienematerial mit zu vereinbaren ist und dann die zuverlässige Lieferung entsprechend kontrollieren.

• Leitungen, die nicht mehr benutzt werden, sind ohne verbleibende Rest-Anschlussstellen zu entfernen.

• Nach Stillstandzeiten von mehr als 4 Wochen sind die Leitungsanlagen gründlich durchzuspülen.

• Werden Leitungen bestimmungsgemäß selten oder längere Zeit nicht benutzt, sind sie während des Anlagenstillstandes abzusperren und möglichst zu entleeren.

• Bei dem Entleeren von Trinkwasseranlagen oder Teilen davon bleibt die Gefahr der Verkeimung bestehen, weil Restbestandteile des Trinkwassers im Rohrnetz verbleiben und es zu Kontaminationen kommen kann.

Maßnahmen bei Betriebsunterbrechungen gem. VDI 6023
